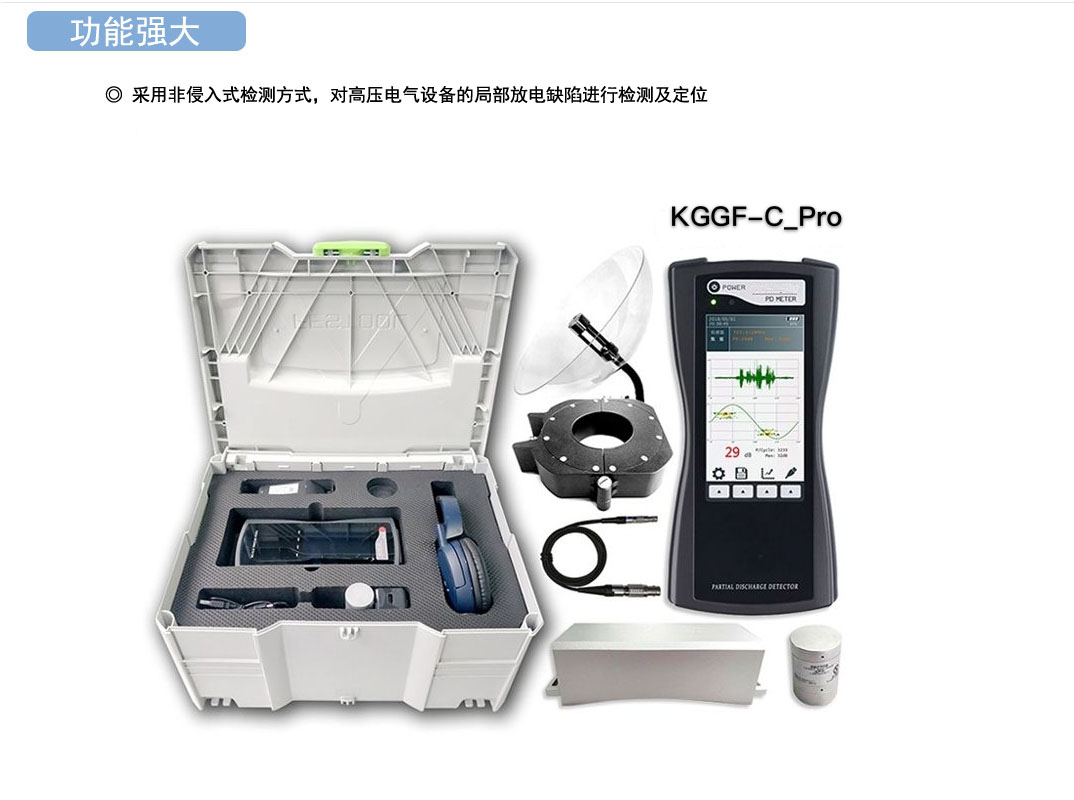

KGGF-C_Pro超高频局部放电测试仪

1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。
2、检测原理：特高频法(UHF)、超声波法(UA)及地电波法(TEV)。
3、检测频带：特高频为300～1500(MHz)，超声波为20～200(KHz)。
4、测量范围：特高频为 -80～-20dBm，超声波为 0～90dB。
5、灵敏度：最小10pC(具体取决于传感器与放电源之间的距离)。
6、传感器：

             ① 屏幕显示：高对比度 3.5 英寸TFT彩屏。
             ② 数据存储：可保存 1000 组测试数据。
             ③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。
             ④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。
             ⑤ 外形尺寸：220 * 100 * 40。
             ⑥ 仪器重量：1.5kg。
             ⑦ 环境温度：-20℃～45℃。
             ⑧ 存储温度：-25℃～60℃。
10、成套配置：主机、传感器、交流适配器、连接电缆及运输箱。

1、空气传播的超声波放电活动
             局部放电活动中的声波辐射会出现在整个声谱范围中。 听声音是可能的，但是要取决于各人的听觉能力。
             使用仪器来检测声谱中的超声波具有几个优点。 仪器比人耳更敏感，与操作员无关，且工作在音频以上的频率，并且具有更强的方向性。
             最敏感的检测方法是使用中心频率为40 ~200kHz 的超声波传感器。 该方法可以非常成功地检测局部放电活动。

2、空气传播的超声波放电活动
            当局部放电活动出现在高压开关柜绝缘层中时， 它会产生高频电磁波， 它只可以通过金属外壳上的开孔从开关柜内泄漏到外表面。这些开孔可以是外壳缝隙或密封垫圈及其它绝缘部件周围的间隙。
            当电磁波传播到开关柜外面时， 它会在接地的金属外壳上产生瞬态电压。瞬态地电压( TEV) 在几个毫伏至几伏的范围内，存在时间很短，具有几个纳秒的上升时间。
            可采用非侵入方式将探头放在开关柜的外面来检测局部放电活动。
