KGZG-II高频直流高压发生器

KGZG-II高频直流高压发生器产品简介Product Introduction

---

KGZG-II高频直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，新研究、设计、制造的，是新时代的科技产品——便携式直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪理想的换代产品。
KGZG-II高频直流高压发生器采用高频倍压电路，率先应用新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
KGZG-II高频直流高压发生器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体用德国技术研制生产，高频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。展望未来，企业将继续积极开拓市场。以质量和信誉为生命，不断提高科技水平，研制出尖端的优质产品，以满足用户的需要，努力开拓，再铸新世纪的辉煌。

KGZG-II高频直流高压发生器产品参数 Product Parameters

---

1、一体机

规格 技术参数	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
额定电压（KV）	40	60	60	60	80	100	120	120
额定电流（mA）	3	2	3	5	2	2	2	5
额定功率（W）	120	120	180	300	160	200	240	600
机箱重量（kg）	7	2	2	4.5	2	3	3	4.5
倍压重量（kg）	一体	2.5	3	3.8	2.5	4	4	4.5
倍压高度（mm）	一体	400	400	500	400	500	500	500
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟 最大充电电流为1.5倍额定电流
电源	单相交流50Hz  220V±10%
工作方式	间断使用
	一次连续时间最长为15分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带 电 容 负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

2、分体机

规格 技术参数	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等级
额定电压（KV）	200	200	250	300	300	400	400	500～1000KV等合同定  做
额定电流（mA）	2	5	3	2	5	3	5
额定功率（W）	400	1000	750	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍压重量（kg）	7.9	8.3	9	11	11.5	38	45
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟 最大充电电流为1.5倍额定电流
电源	单相交流50Hz  220V±10%
工作方式	间断使用
	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带 电 容 负荷能力	被试品电容量无限制
	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场



KGZG-II高频直流高压发生器产品特征 Product Characteristics

---

1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪理想的可靠产品。
2、采用先进技术、工艺制造，率先应用新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。
3、按免维修设计，主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。

KGZG-II高频直流高压发生器产品图片 Related Photos

---

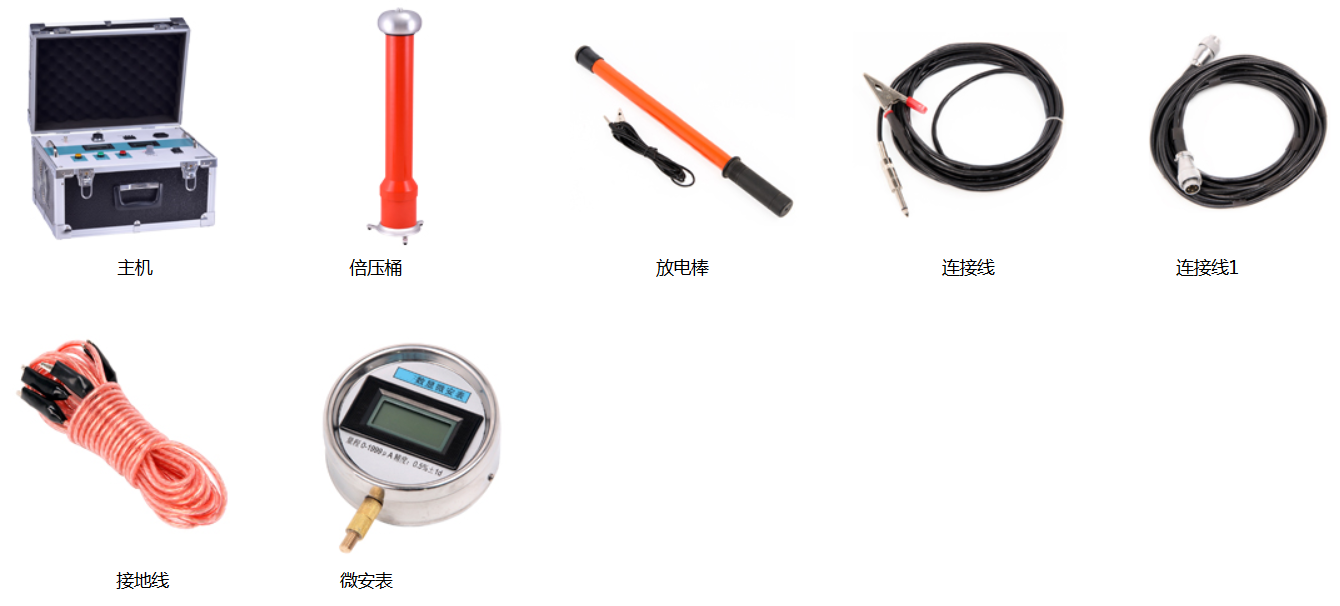

产品配件



提示：凡购买本产品的全国用户享受免费技术指导、软件升级、一年质保、终生维修服务。
