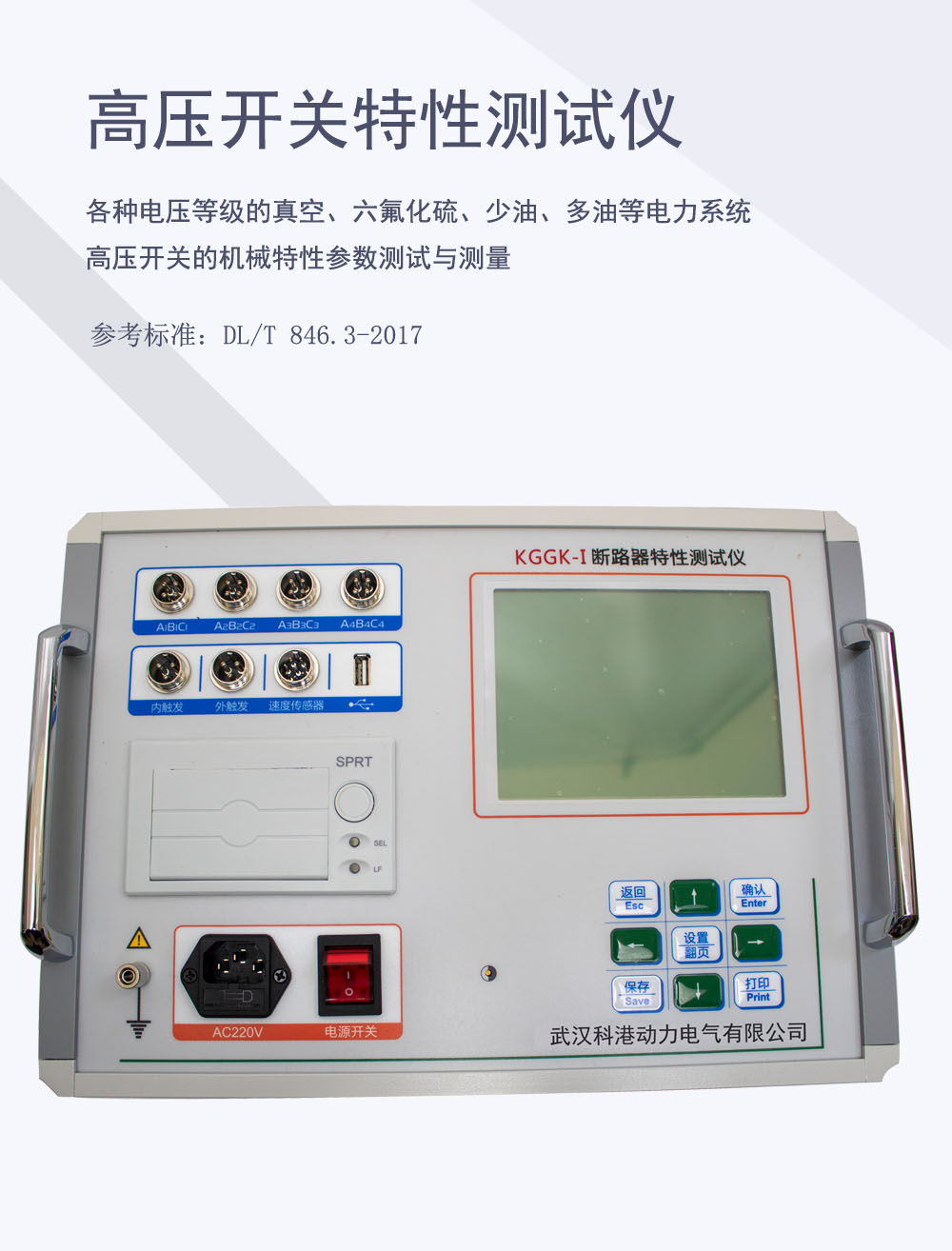

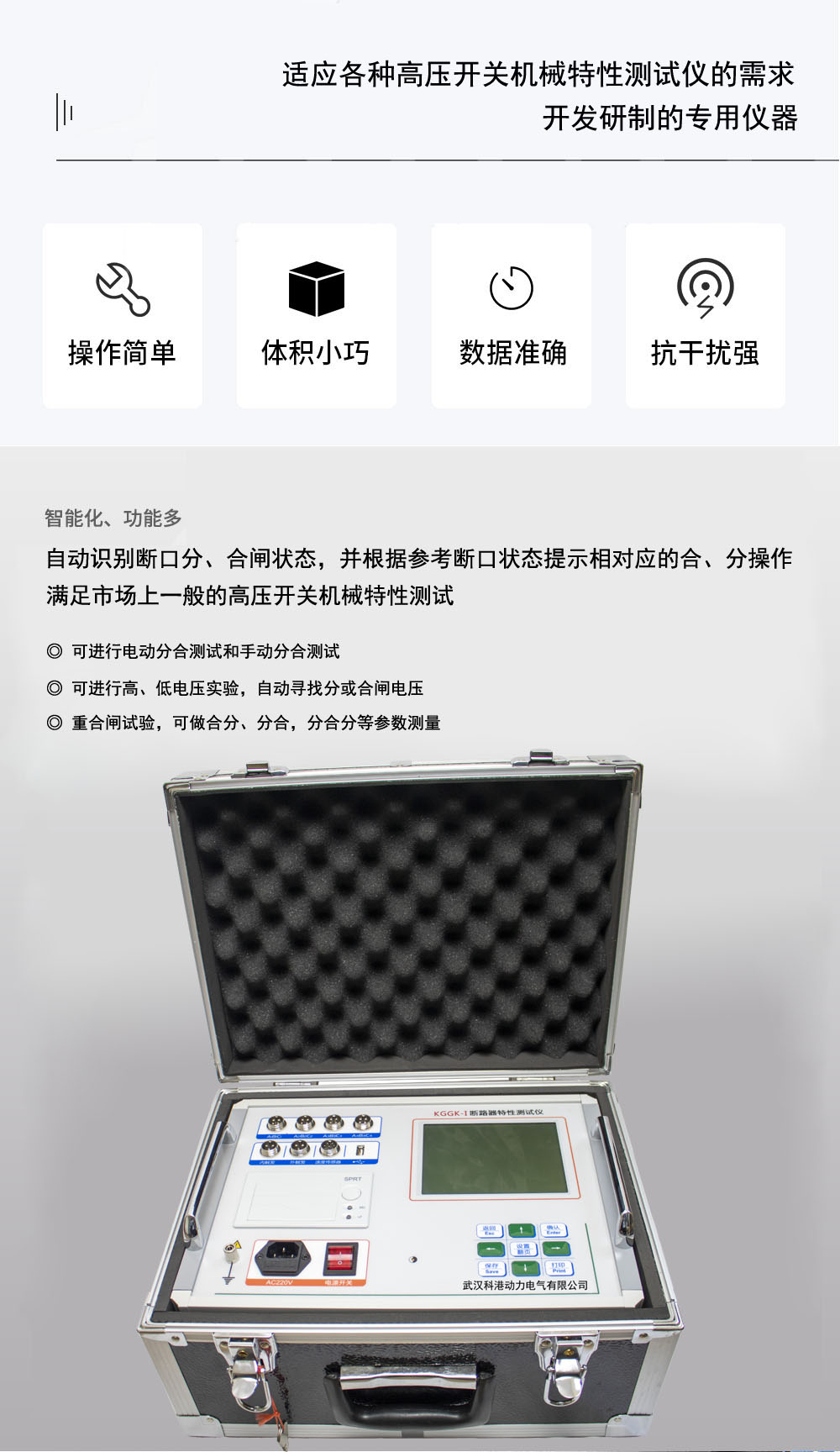

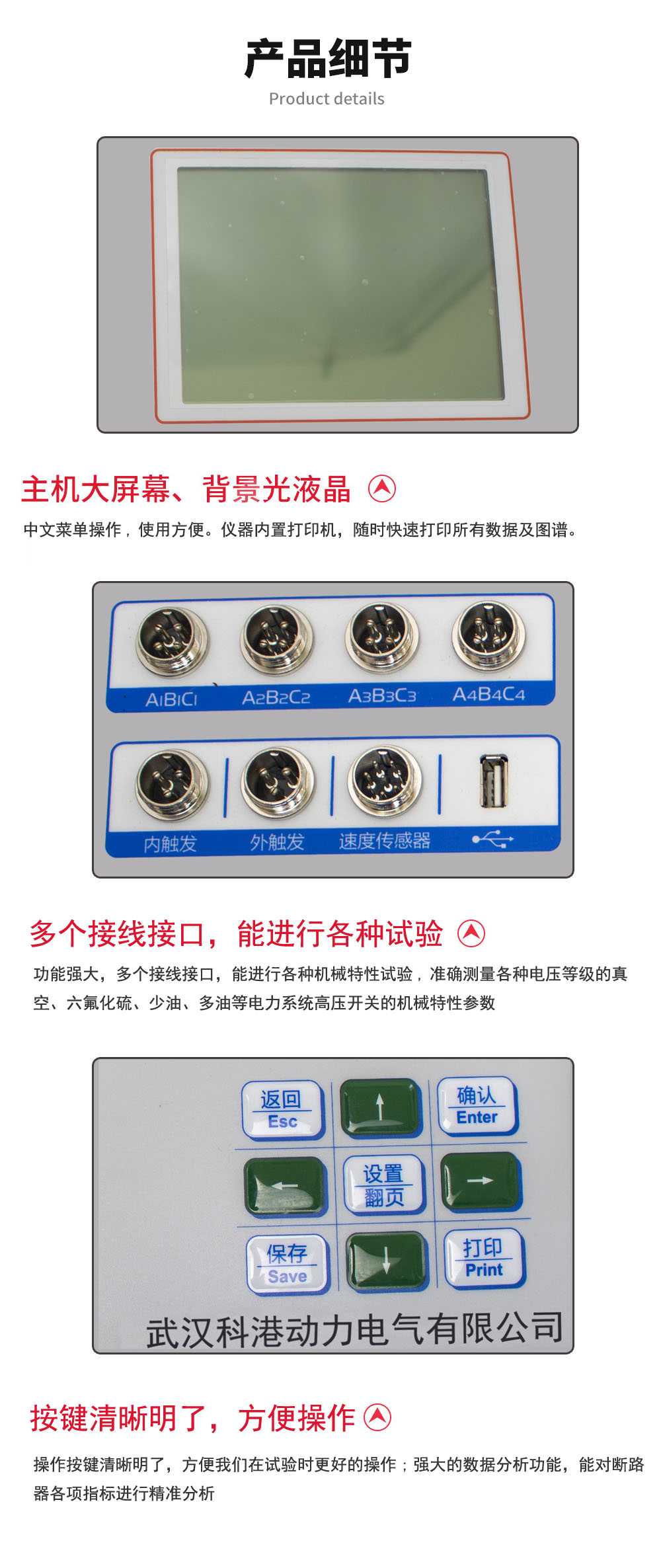

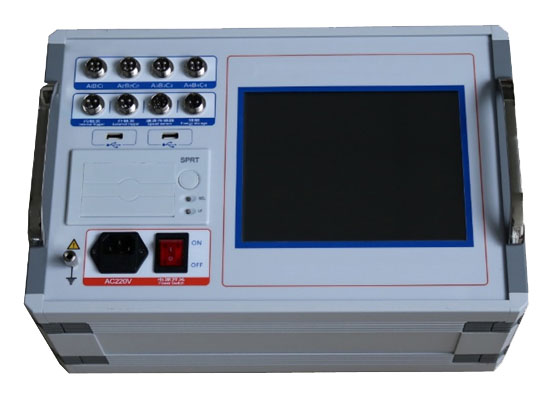

KGGK-I高压开关特性测试仪

1．时间测量：

• 12路 固有分闸（合闸）时间
  • 分闸（合闸）相内不同期
  • 分闸（合闸）相间不同期之差
  • 合闸（分闸）弹跳时间（弹跳次数）
  • 内触发测试范围：0.01ms～10000ms，分辨率：0.01ms,
  • 外触发测试范围：0.01ms～20000ms，
• 999ms以内分辨率：0.01ms,
• 1000-9999ms分辨率：0.1ms,
• 10000ms以上分辨率：1ms。
• 在200ms以内准确率：0.05%±1个字

2．速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

3. 测速范围：

1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s

345°角度传感器 1周波/ 0.01°

4．行程测量：

动触头行程（行程）

接触行程（开距）

超行程

过冲行程或反弹行程

5. 测量范围：

直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。

可选配100-1000mm任意长度的直线传感器。

旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.1о。

6. 电流电阻范围：最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω。

7．仪器电源 ：AC 220V ± 10%；50Hz ± 10%

8．直流电源输出:DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W。

9. 外触发触发电压：AC/DC10-300V，电流≤120A

10.隔离开关或储能到位断路器测量范围：

⑴、电压输出：DC20～270V（可调）；

⑵、电源输出时间：0.01-10秒（可设置）；

⑶、断口信号最大采集时间为10秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

11．主机体积：360×260×170mm

12．使用环境： -20℃~+50℃

13．相对湿度：≤90%

⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。

⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。

⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。

⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。

⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。

⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。

⑺、内部抗干扰电路可满足500KV变电站内可靠使用。
