注： 关于KGXZ-A电缆变频串联谐振试验装置的购买及技术咨询，请 联系我们
| 额度输出电压 > | 0～220kV(AC有效值)及以下 > |
| 输出频率 > | 30～300Hz> |
| 谐振电压波形 > | 纯正弦波，波形畸变率≤1.0%> |
| 满负载工作时间 > | 连续工作时间60min> |
| 系统品质因素 > | 最大负载下≥20> |
| 频率调节细度 > | 0.1Hz> |
| 不稳定度 > | ≤0.01%> |
| 工作电源 > | 单相220V或三相380V±10%，工频50Hz±5%> |
| 产品型号名称 | 控制箱 > | 电抗器(干式)> | 励磁变(干式)> | 分压器 > | 适用范围 > |
| KGXZ-DL44/22> | 2.5kW> | 1A/22kV二台 > | 2.5kVA/1kV> | 25kV> | 10kV电缆≤1km> |
| KGXZ -DL88/22> | 4kW> | 2A/22kV二台 > | 4kVA/1kV> | 25kV> | 10kV电缆≤2km> |
| KGXZ -DL132/22> | 6kW> | 2A/22kV三台 > | 6kVA/1/3kV> | 60kV> |
10kV电缆≤3km 35kV电缆≤1km> |
| KGXZ -DL176/22> | 7.5kW> | 2A/22kV四台 > | 7.5kVA/1/3kV> | 60kV> |
10kV电缆≤4km 35kV电缆≤1km> |
| KGXZ -DL264/22> | 10kW> | 2A/22kV六台 > | 10kVA/1/3kV> | 60kV> |
10kV电缆≤6km 35kV电缆≤2km> |
| KGXZ -DL330/22> | 15kW> | 2.5A/22kV六台 > | 15kVA/1/3kV> | 100kV> |
10kV电缆≤8km 35kV电缆≤2km> |
| KGXZ -DL640/32> | 25kW> | 2.5A/32kV八台 > | 25kVA/1/3/5kV> | 200kV> |
10kV电缆≤10km 35kV电缆≤4km 110kV电缆≤1km> |
| 产品型号名称 | 控制柜 > | 电抗器(油浸式)> | 励磁变(油浸式)> | 分压器 > | 适用范围 > |
| KGXZ -DL1300/130> | 50kW> | 5A/130kV二台 > | 50kVA/3/5kV> | 150kV> |
35kV电缆≤2km 110kV电缆≤2km> |
| KGXZ -DL2600/130> | 100kW> | 5A/130kV四台 > | 100kVA/3/5/10kV> | 220kV> |
35kV电缆≤3km 110kV电缆≤3km 220kV电缆≤1.5km> |
| KGXZ -DL3200/220> | 160kW> | 4A/220kV四台 > | 160kVA/5/10kV> | 160kV> |
110kV电缆≤5km 220kV电缆≤3km> |
| KGXZ -DL6400/220> | 320kW> | 8A/220kV四台 > | 320kVA/5/10kV> | 320kV> |
110kV电缆≤10km 220kV电缆≤5km 500kV电缆≤1km> |
一、变频电源
技术参数:
1、额定功率：6kW；
2、输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。
3、输出电压：0～400V可调
4、输出电压频率：20～300Hz
5、频率调节:0.1Hz步进可调
6、频率不稳定度:≤0.02%
7、输出电流：0～30A

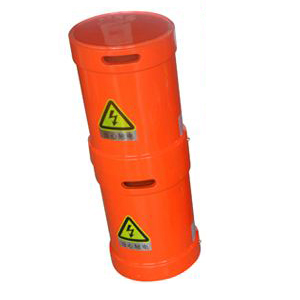

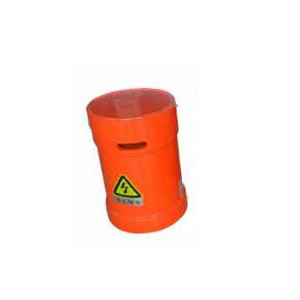

二、固定电抗器
技术参数
1、额定工作电压：27kV
2、额定工作电流：1A
3、额定电感量：146H
4、连续工作时间：30min
5、温 升：小于60度
6、工作频率：20~300Hz

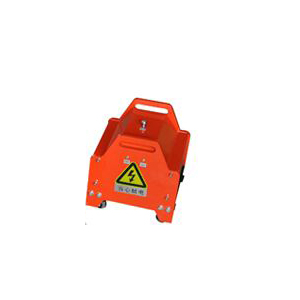

三、激励变压器
技术参数
1、额定容量：6kVA
2、输入电压：200V/400V，当输入是400V时，把低压端串联，当输入是200V时，把低压端并联。
3、输出电压：1kV/3kV/5kV
4、输出电流：6A/2A/1.2A
四、补偿电容器
技术参数
1、自身电容量：600pF
2、工作频率：20～300Hz
3、不确定度：1.5%
4、额定电压:110kV
1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；
3、电源采用220V单相电源或380V单电源，方便现场取电；
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求；
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车。
提示：凡购买本产品的全国用户享受免费技术指导、软件升级、一年质保、终生维修服务。
