KGXZ变电站变频串联谐振试验装置

KGXZ变电站变频串联谐振试验装置产品简介Product Introduction

---

KGXZ变电站变频串联谐振试验装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
KGXZ变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

KGXZ变电站变频串联谐振试验装置产品参数 Product Parameters

---

额度输出电压	0～1000kV及其以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作制	满功率连续工作时间60min
品质因素	30～90
频率调节灵敏度	0.1Hz
不稳定度	＜0.05%
工作电源	单项220V或三相380V±10%
	工频50Hz±5%

试用范围

产品型号名称	适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)
	变频源	谐振电抗器	激励变压器	分压器	适用范围
KGXZ-B-50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	nbsp;1000kVA及以下10kV电力变          10kV开关、母线、PT、CT等  10kV(300mm2)电缆≤1.0km
KGXZ -B-108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	110kV	31500kVA及以下35kV电力变  35kV开关、母线、PT、CT等  10kV(300mm2)电缆2km  35kV (300mm2)电缆0.5km
KGXZ -B-200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变  110kVGIS、PT、CT等(预防性试验)  35kV(300mm2)电缆≤1.0km  10kV (300mm2)电缆≤2.0km





KGXZ变电站变频串联谐振试验装置产品特征 Product Characteristics

---

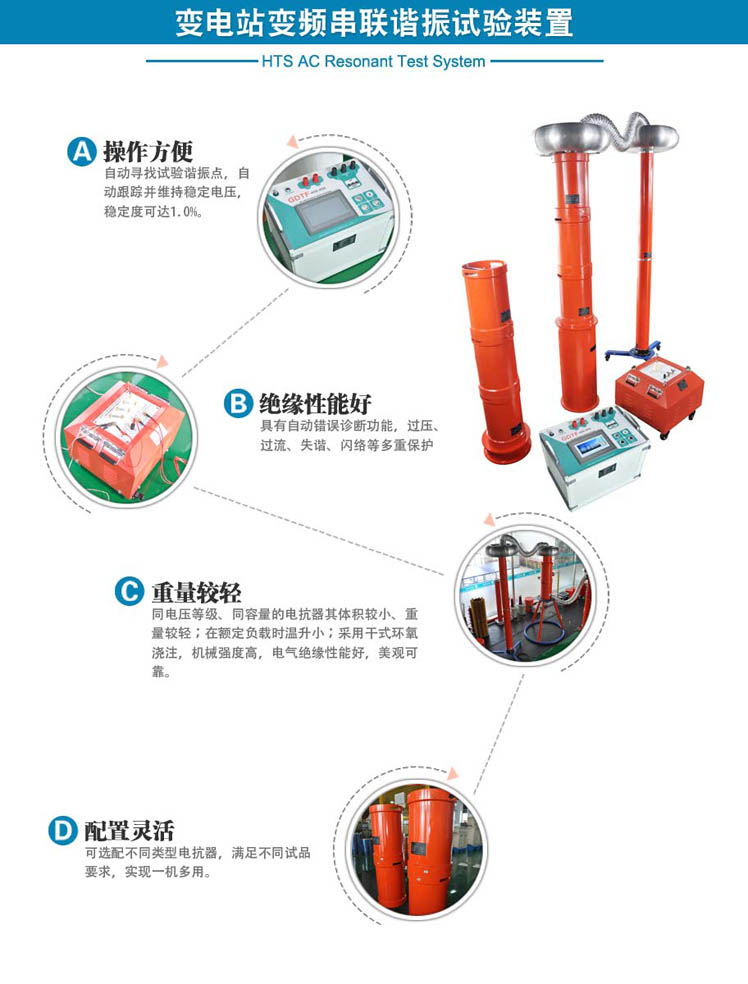

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

KGXZ变电站变频串联谐振试验装置产品图片 Related Photos

---

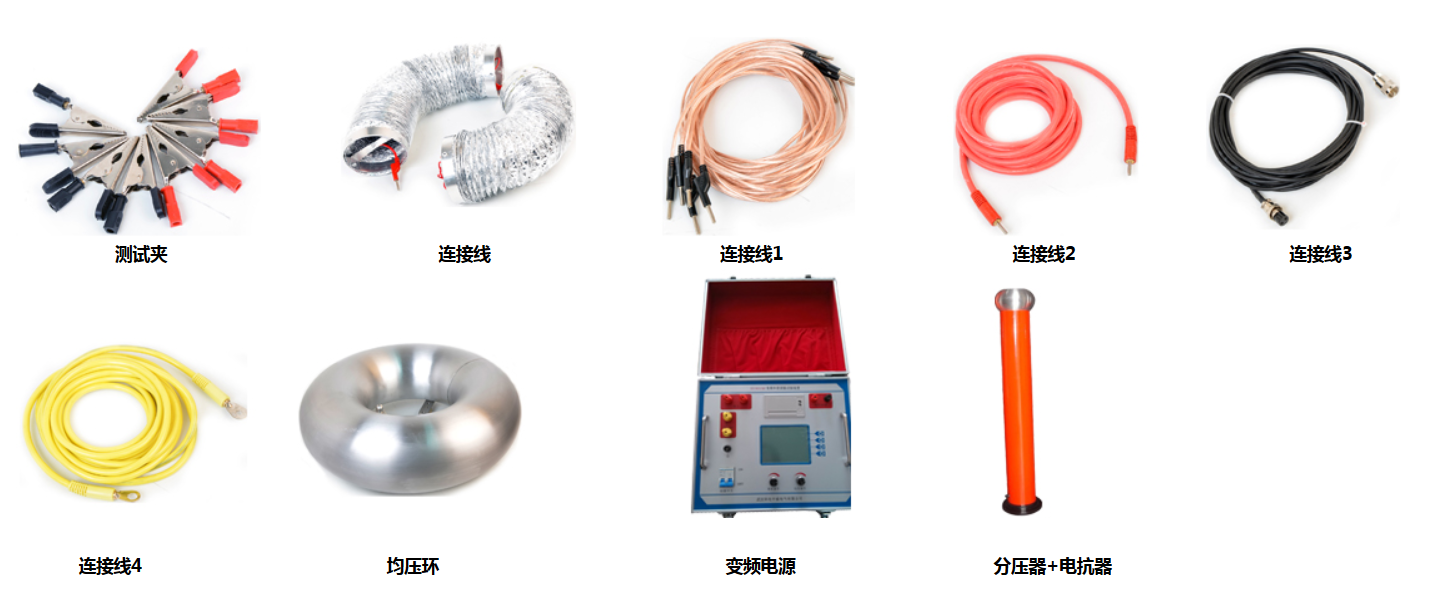

产品配件图

提示：凡购买本产品的全国用户享受免费技术指导、软件升级、一年质保、终生维修服务。
