KGW-5A大型地网接地电阻测试仪产品简介Product Introduction
KGW-5A大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。可测变电站地网（4 Ω） 、水火电厂、微波站（10Ω） 、避雷针（10Ω），仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流较小（最大3A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
KGW-5A大型地网接地电阻测试仪产品参数 Product Parameters
1、阻抗测量范围：0～200Ω
2、分辨率：0.001Ω
3、测量误差：±2％+±2d
4、抗地电压干扰能力：15V工频干扰电压带来的误差仅为0.002Ω
5、测试电流波形：正弦波
6、测试电流频率：
45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
7、最大输出电流：0.5A 1A 1.5A 2A 2.5A 3A 3.5A 4A 4.5A 5A
8、最大输出电压：400V
9、测量线要求：
电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
10、供电电源：AC220V±10％，50Hz±1Hz
11、使用环境：温度：0℃～40℃；相对湿度：<90%
12、外形尺寸：440×350×210
13、仪器重量：8.5kg
KGW-5A大型地网接地电阻测试仪产品特征 Product Characteristics
1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.002Ω可用来测量接地阻抗很小的大型地网。
4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
7、本仪器体积小、重量轻，方便携带。

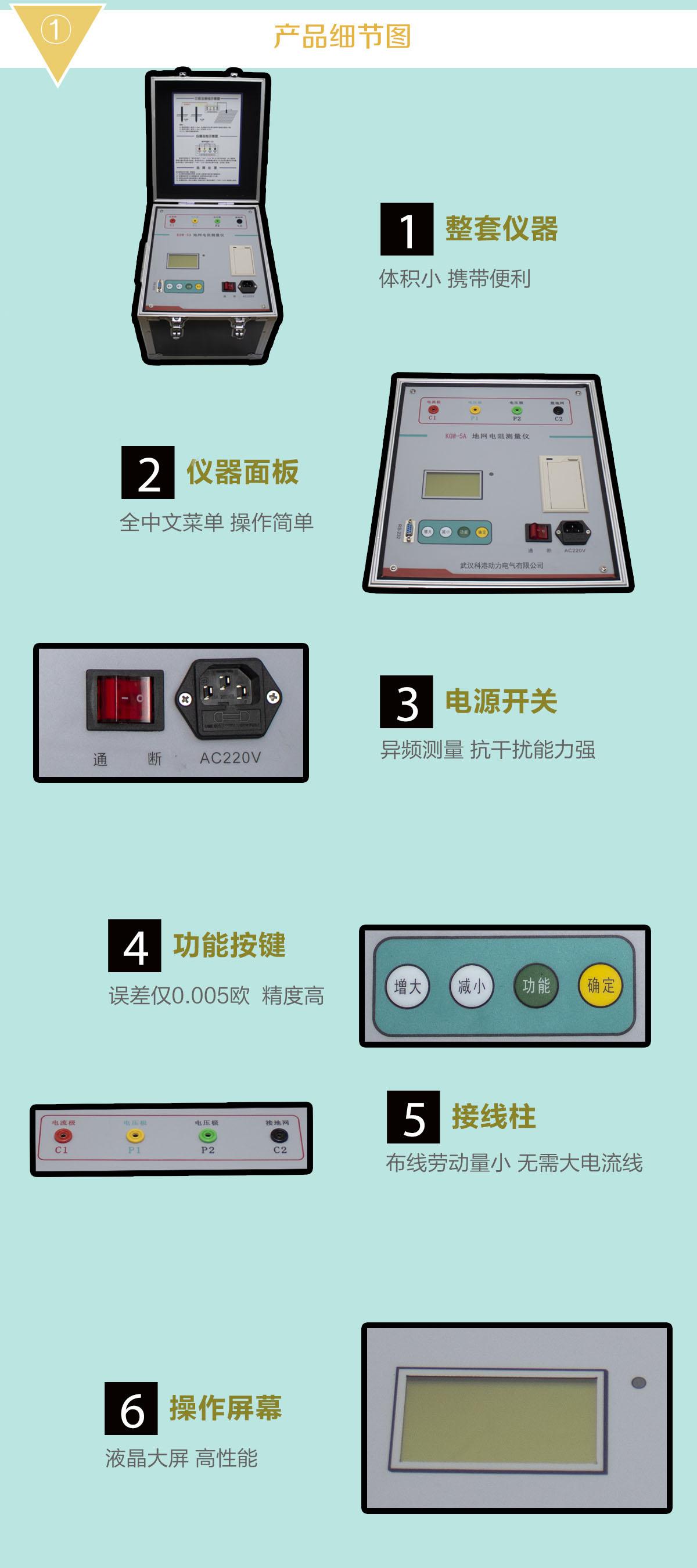

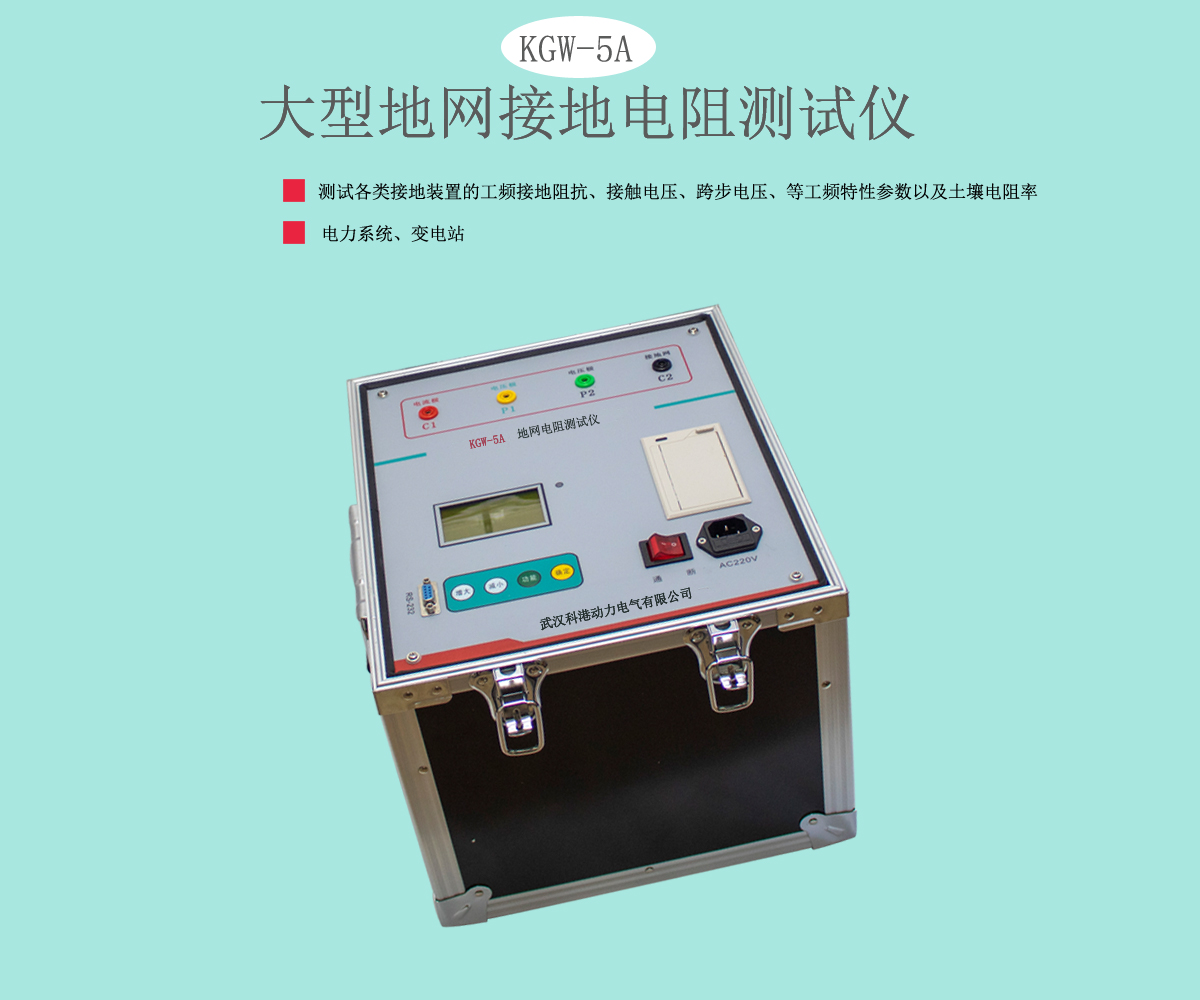

KGW-5A大型地网接地电阻测试仪产品图片 Related Photos
