TAG6000A高压无线核相仪

TAG6000A高压无线核相仪产品简介Product Introduction

---

TAG6000A高压无线核相仪应用于高压电力线路、变电所的相位校验和相序校验。它采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检。

TAG6000A高压无线核相仪产品参数 Product Parameters

---

1、电气指标
1)可检测电压范围: 0.4 ~ 500kV (标准配置为6 ~ 110kV);
2)无线传输距离: ≥ 200米视距 (300米以上需定做);
3)测试精度：0.1°
4)同相定义: 严格按照规程的规定设计, 相角≤15°为同相, 相角≥15°为不同相（可根据用户定义角度判断范围）;
5)工作频率: 45~60Hz, 可用于国外60Hz电网的核相;
2、绝缘指标
1)发射器(两个)本体采用高耐压尼龙材料, 绝缘等级: 80kV/cm;
2)绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管, 符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点, 该材质特性见表一和表二, 表三为此核相仪的综合参数。

表一 绝缘杆机械、电气特性

项  目	单 位	指 标
马丁式耐热性(纵向)	℃	>200
抗冲击(纵向)	MPa/cm	>147
抗弯度(纵向)	MPa	>343
表面电阻系数(水浸后)	Ω	>10x1011
体积电阻系数(常态)	Ω/cm	>10x1031

表二绝缘杆耐压试验参数

电压(kV)	长度(m)	工频耐压(kV)		时间(min)	结果
		标准值	试验值
6-10	1.5	44		5	合格
35	2.4	80		5	合格
66~110	2.8	254		5	合格
220kV	5.2	40kV/0.3m（分节）		5	合格

此无线核相仪符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件DL/T971-2005》要求。

表三综合参数

序号	试验项目	单位	试验参数							备注
			3kV	6kV	10kV	35kV	110kV	220kV	500kV
01	启动电压	kV	<0.4	<0.4	<0.4	<0.4	<0.4	<0.4	<0.4	合格
02	传输距离(视距)	m	> 200米							合格
04	泄漏电流	μA	<30	<30	<30	<30	<30	<30	<30	合格
05	音响强度	dB	>75	>75	>>75	>75	>75	>75	>75	合格
06	直流电压验	kV	3	6	10	35	110	220	500	合格
07	工频耐压试验	40kV/0.3m（分节耐压）								合格
08	抗电弧试验	kV	3.6	7.2	12	42	130	260	600	合格
09	防短路试验	kV	3.6	7.2	12	42	88	176	400	合格
11	温度试验	℃	-30~+45							合格
12	湿度试验	%	95%	95%	95%	95%	95%	95%	95%	合格
13	自由跌落(3米)	次	10	10	10	10	10	10	10	合格
14	冲击试验	次	1000	1000	1000	1000	1000	1000	1000	合格
15	同相干扰	kV	<1.2	<2.4	<4	<14	<44	<88	<200	合格
16	反相干扰	kV	>1.8	>3.6	>6	>21	>66	>132	>300	合格
17	工作环境		户内户外							合格
18	工作电压	V	8.7V							锂电
19	静态电流	μA	< 10							合格
20	动态电流	mA	< 20							合格
21	动态功耗	W	<0.2							合格



TAG6000A高压无线核相仪产品特征 Product Characteristics

---

1、整机采用大容量免维护锂电池供电, 彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点, 特别适合野外作业; 因无需装卸电池, 不会产生电火花, 因此此仪器符合矿用设备安全设计;

2、测试距离远, 可达到200米视距, 并可穿墙使用；

3、超低功耗设计，充电一次常规使用一年；

4、液晶屏同时显示相位、波形、频率等数据, 测试安全可靠, 真人女声报测试结果,测试更快速；

5、伸缩式绝缘杆, 携带、使用非常方便, 绝缘性能符合电力绝缘工器具耐压试验要求；

6、便携式接收器设计美观大方, 具有防滑处理工艺；

7、整机采用先进的制作工艺, 体积小, 重量轻。

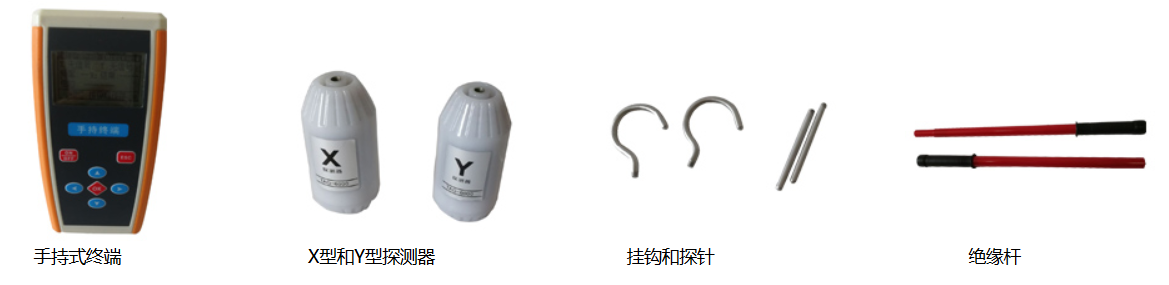

TAG6000A高压无线核相仪产品图片 Related Photos

---

提示：凡购买本产品的全国用户享受免费技术指导、软件升级、一年质保、终生维修服务。
