KGGX-301地下管线探测仪产品简介Product Introduction
KGGX-301地下管线探测仪主要用于地下金属管线敷设走向（路径）、带电/停电线缆路径探测、埋深测量、电缆识别、死接地故障定位等；同样适用于现场无市电、电缆直埋的测试环境；无需解开负载即可对直埋电缆外护套接地故障进行精确定点；适用于需要对电缆敷设路径、埋深查找的单位使用。
KGGX-301地下管线探测仪产品参数 Product Parameters
【发射机】
-
输出频率：低频、中频、高频、射频【491Hz,982Hz,8.44kHz,9.82kHz, 35kHz, 82kHz,83kHz；识别复合频率2～4kHz】
-
输出模式：直连、感应、耦合
-
时钟精度：≤50ns
-
输出功率：随匹配负荷1～10 W自动调节，电阻为5－25000 Ω
-
液晶显示：自动背光照明，图形显示输出能量、数字显示输出功率/电流/电压和回路电阻、运行模式、自检状态、负荷电阻、电压、SS智能识别信号，四向导航键，菜单选择、电压警报、SS智能识别信号、音量、外接电源/充电状态等
-
操作方式：软按键
-
输出功率：≥10W
-
电池型号及寿命：18650锂电池充电组，最大功率连续输出时间＞8h
-
过热过流：自动保护
-
电池状态：图形显示
-
卡钳直径：175mm
-
充电器：AC 100～240 V，50～60Hz
-
体积：277 mm × 227 mm × 153 mm
-
重量：2.8 kg
【接收机】
-
主动频率：低频、中频、高频、射频、工频【491Hz,982Hz,8.44kHz,9.82kHz,35kHz, 82kHz,83kHz；识别复合频率2～4kHz】；深度及带左/右方向指示
-
被动式频率：50/60Hz,100Hz,120Hz,RF14～21kHz；不带深度及左/右方向显示
-
测试范围：0～10 m
-
时钟精度：≤50ns
-
深度范围：0～20m、45度测深、80%测深
-
测深精度：±2.5%+5厘米 (0～2m) （与现场环境、非同心线的形状、邻近管线的分布等情况有关）
-
声音指示：随信号强度变化的调频音调,分4阶大小
-
信号强度指示：液晶显示，声音提示
-
信号强度表示: 条形图、数字量程0～999
-
增益动态范围：100 dB，自动和手动调节
-
罗盘方向指示：左右自动指示目标管线位置
-
液晶显示：VGA高亮度LED, 支持强阳光下工作，背光照明,保证夜间正常工作
-
操作方式：软按键
-
显示内容：信号强度，深度，电流，频率，电池状态，SS智能信号识别指示，GC罗盘导向指示，DA信号畸变警示，左/右定位导向箭头，信号增益，音量
-
带电识别：SS智能信号识别指示，GC罗盘导向指示，DA信号畸变警示
-
通讯方式：蓝牙无线通讯
-
电池型号及工作时间：18650锂电池充电组，连续工作＞12h
-
电池状态：连续电量图形显示
-
体积：650mm × 32mm × 110 mm
-
重量：1.6 kg
KGGX-301地下管线探测仪产品特征 Product Characteristics
发射机特点
1）具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
2）恒功率输出、自动匹配，保证本机工作在最佳状态。内置绝缘回路电阻表功能，自动测量金属管线对地及相间的环路阻抗，可协助判断金属管线绝缘性质。
3）查找金属管线路径成功率、测试精度及测试方便程度优于国内任何一种检测设备。
4）仪器具有强大的数据处理能力和友好的显示界面
5）内置锂电池供电，可在无电源环境测试金属管线的路由，保障日常工作。
接收机特点
1) 便携轻巧，使用方便，充电锂电池供电，一人即可操作，使用简单。
2) 数字化设计，软件控制，性能稳定、可靠。
3) 所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
4) 接收机具有缺电报警和自动关机保护等功能。
5）接收机可接A字或探损杆采用跨步电压法定点。
6）接收机可配识别接收耦合钳用于管线鉴别。

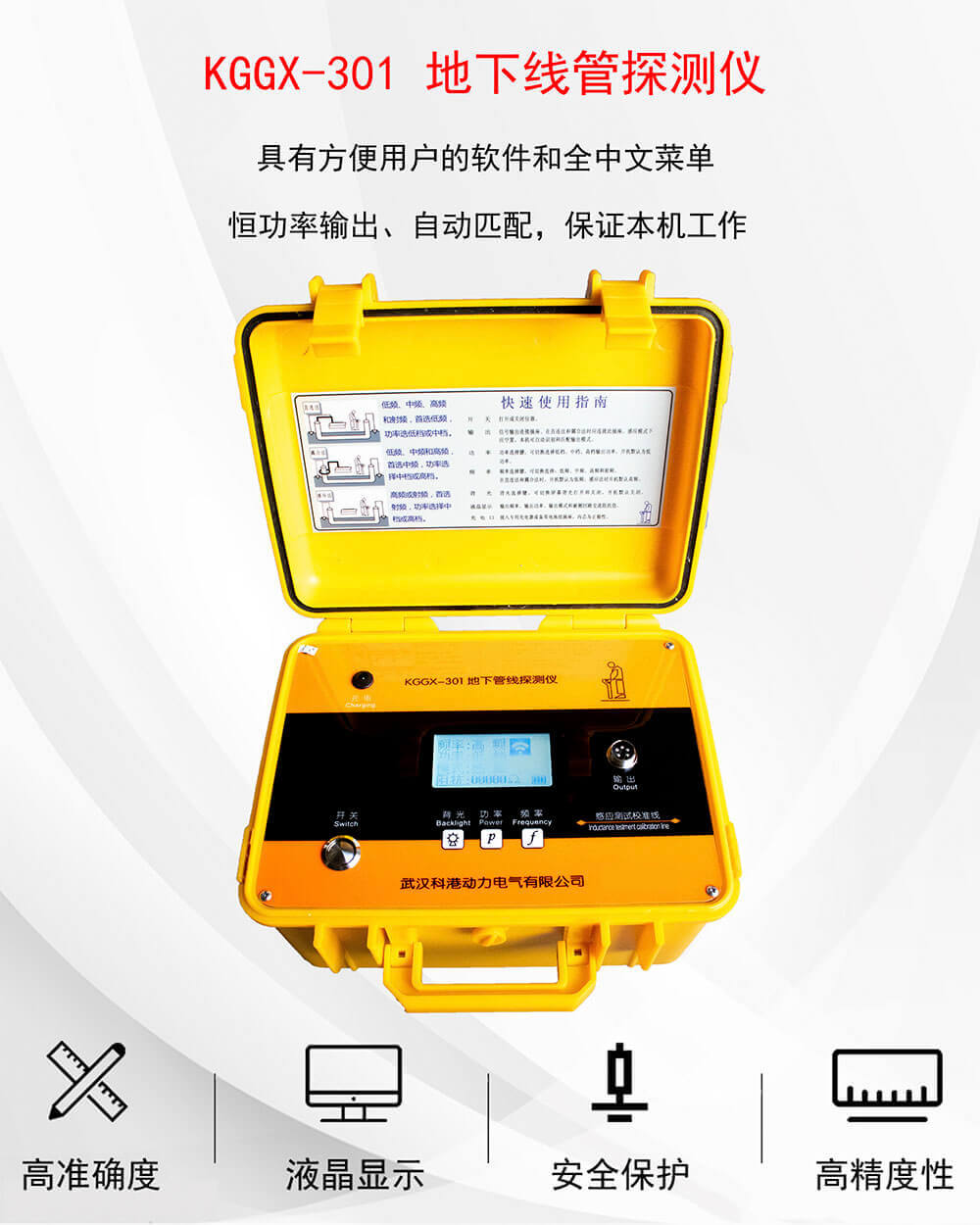

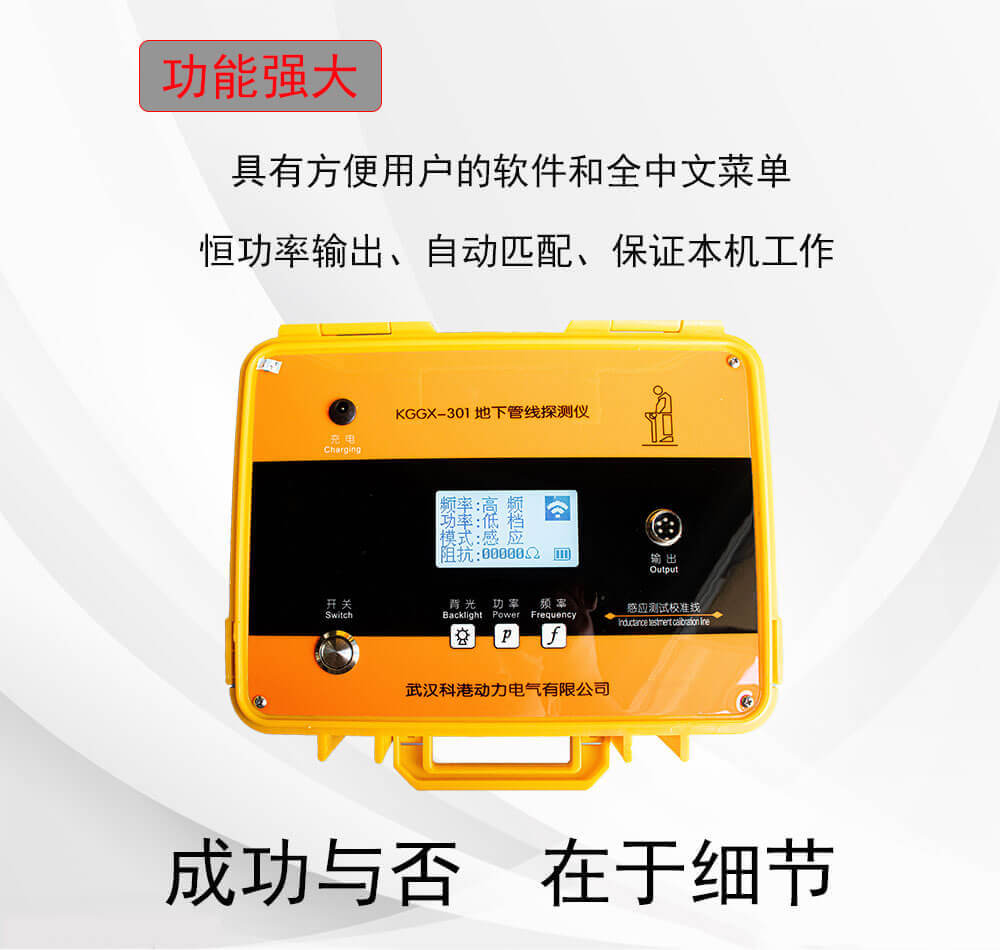

KGGX-301地下管线探测仪产品图片 Related Photos
