KGRB-III 变压器绕组变形测试仪（频响法+阻抗法）产品简介Product Introduction
KGRB-III 变压器绕组变形测试仪具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
KGRB-III 变压器绕组变形测试仪采集控制采用高速、高集成化微处理器。高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
KGRB-III 变压器绕组变形测试仪主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。
KGRB-III 变压器绕组变形测试仪（频响法+阻抗法）产品参数 Product Parameters
3.1 扫描方式
1、线性扫描分布
扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。
2、分段扫频测量分布
扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
3.2 其他技术参数
1、幅度测量范围: (-120dB)至(+20dB)
2、幅度测量精度: 0.1dB
3、扫描频率精度: 0.005%
4、信号输入阻抗：1MΩ
5、信号输出阻抗：50Ω
6、信号输出幅值：±20V
7、同相测试重复率：99.9%
8、测量仪器尺寸(长宽高)340X240X210(mm)
9、仪器铝合金箱尺寸(长宽高)370X280X260(mm),线箱铝合金箱尺寸(长宽高)420X300X300(mm)
10、总体重量:20Kg
11、操作温度： -10℃至+40℃ 存储温度： -20℃至+70℃
相对湿度： <90%，不凝结
KGRB-III 变压器绕组变形测试仪（频响法+阻抗法）产品特征 Product Characteristics
1、采集控制采用高速、高集成化微处理器。
2、笔记本电脑与仪器之间通信USB接口。
3、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
4、高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。
5、信号输出幅度软件调节，最大幅度峰值±10V。
6、计算机将检测结果自动分析和生成电子文档(Word)。
7、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
8、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
9、检测数据自动分析系统
横向比较A、B 、C三相之间进行绕组相似性比较
其分析结果为:
①一致性很好
②一致性较好
③一致性较差
④一致性很差,
纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较
其分析结果为:
①正常绕组
②轻度变形
③中度变形
④严重变形
10、可自动生成Word电子文档，供保存和打印。
11、该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

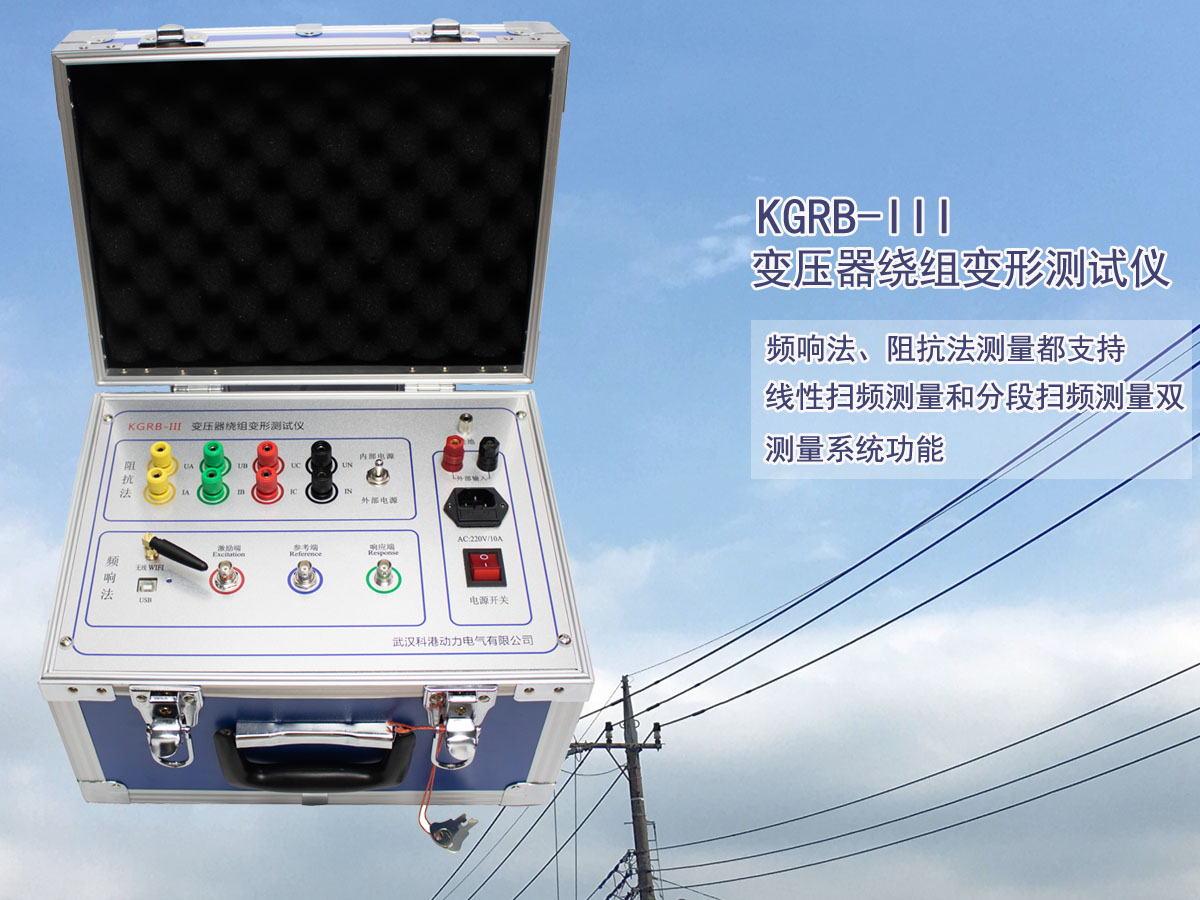

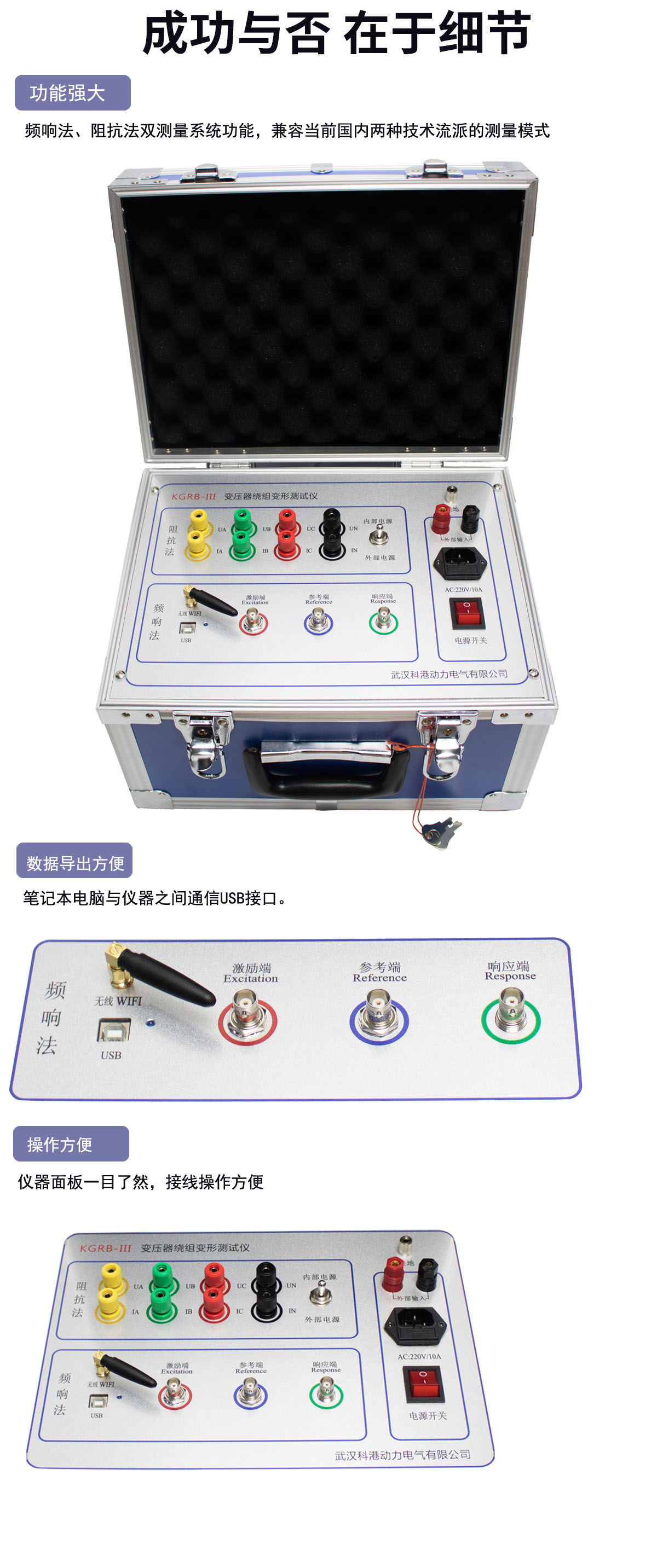

KGRB-III 变压器绕组变形测试仪（频响法+阻抗法）产品图片 Related Photos
