KG系列SF6气体检测仪器在西安某变电站的现场应用

一、项目背景

2026年7月，西安某单位使用科港动力KG系列SF6气体检测仪器，对其辖区内110kV变电站的GIS设备进行了SF6气体状态检测。该站GIS设备已连续运行多年，按照预防性试验规程要求，需定期对设备内SF6气体的微水含量、纯度及分解产物进行全面检测，以评估设备绝缘状态是否存在潜在风险。

该单位采用的检测设备包括KGWS系列智能露点仪、KGZH系列SF6综合测试仪及KGJL系列定量检漏仪，均为科港动力KG系列SF6气体检测仪器。

二、SF6气体检测的必要性

SF6气体因其优异的绝缘和灭弧性能，被广泛用作GIS、断路器、互感器等电力设备的绝缘介质，其运行状态直接关系到电力设备的安全运行。SF6气体状态检测主要包括三个维度：

1. 微水含量检测

微水含量是衡量SF6绝缘性能的关键指标。水分超标会引发一系列问题：在电弧高温作用下分解产生HF等腐蚀性物质，加速固体绝缘材料老化；在低温环境下凝结成露，附着在绝缘件表面诱发沿面放电；长期微水超标还会加速SF6分解，产生有毒有害的分解产物。根据DL/T 506-2018标准，运行中SF6气体微水含量应控制在断路器≤150μL/L、其它设备≤250μL/L。

2. 纯度检测

纯度检测的核心是监测SF6气体中空气、N₂、CF₄等杂质的含量。SF6纯度下降会直接削弱其绝缘性能——纯度从97%降至95%，绝缘强度可能下降约5%-8%。纯度的变化通常源于设备泄漏（空气渗入）或开关操作次数的增加。

3. 分解产物检测

当设备内部存在局部放电、电弧或过热故障时，SF6会分解产生SO₂、H₂S、CO、CF₄等特征气体。通过检测这些分解产物的含量和比例，可以反向推断设备内部是否存在绝缘隐患。SF6气体分解产物检测是一种可靠的充气电力设备内部放电故障的诊断方法。

三、现场检测过程

1. 检测前准备

试验人员对本次检测的对象气室及检测项目进行了确认，检测项目包括：

• SF6气体微水含量检测

• SF6气体纯度检测

• SF6气体分解产物检测（SO₂、H₂S、CO等）

试验人员根据检测项目选配了相应的KG系列检测仪器，并对仪器进行了开机自检和零点校准，确保检测数据的准确性。

2. 微水含量检测

使用KGWS系列智能露点仪对各气室进行微水含量检测。该仪器采用冷镜法/阻容法原理，内置温压补偿算法，可有效避免因环境温度和气压变化导致的测量偏差。

检测过程中发现，其中一组110kV GIS气室的微水含量实测值为186μL/L，虽未超过标准限值250μL/L，但已接近注意值。试验人员对该气室的微水历史数据进行了趋势分析，将该气室纳入重点监测对象，建议缩短检测周期至每季度一次。

3. 纯度检测

使用KGZH系列SF6综合测试仪的纯度检测模块对各气室进行纯度测量。该模块采用红外传感器法，可在现场快速完成纯度检测。

检测结果显示，大部分气室的SF6纯度在97.5%以上，满足运行要求。但其中一个气室的纯度检测值仅为96.8%，提示该气室可能存在轻微泄漏或密封缺陷，建议安排后续跟踪检测。

4. 分解产物检测

对微水含量和纯度数据异常的气室，进一步使用KGZH系列SF6综合测试仪的分解产物检测模块进行SO₂、H₂S、CO等特征气体的检测。

检测发现，微水含量接近注意值的气室中，SO₂和H₂S含量均低于检出限，初步判断设备内部未发生明显的放电或过热故障，微水升高可能与吸附剂饱和有关。建议在后续停电检修时更换该气室的吸附剂，并重新检测验证。

四、KG系列SF6综合检测仪器产品特点

本次现场检测中使用的科港动力KG系列检测仪器，具备以下特点：

KGZH系列SF6综合测试仪

将SF6露点测试、SF6纯度测试、SF6分解产物测试集为一体。一次现场测量即可完成微水、纯度、分解产物三项指标的检测，无需携带多台仪器往返于不同气室之间，大幅提升了现场检测效率。仪器操作界面简洁，具备数据存储和U盘导出功能，现场即可生成检测报告。

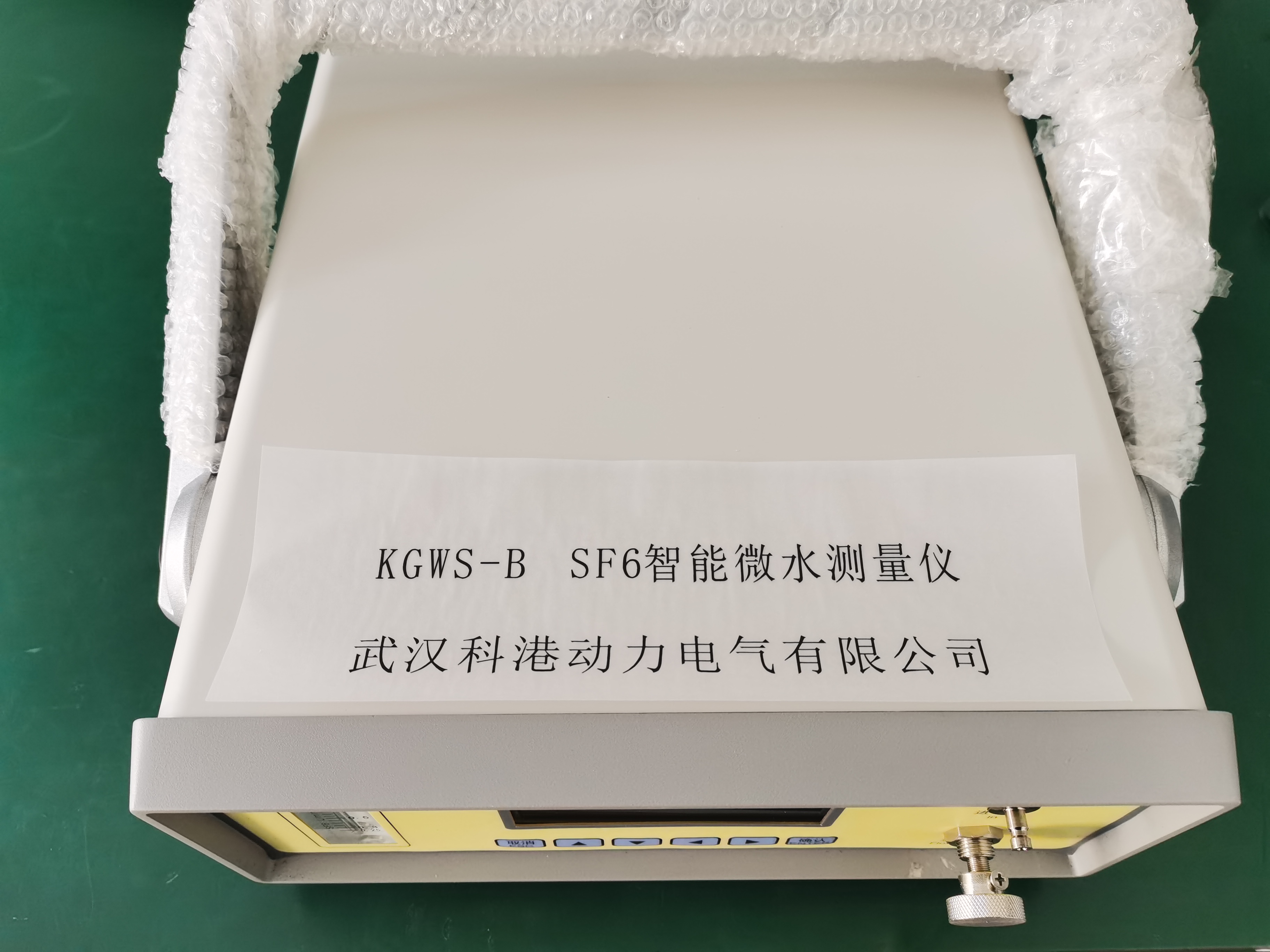

KGWS系列智能露点仪

采用高精度湿度传感器，具备温压补偿功能，可在-80℃～+20℃露点范围内进行水分含量检测。适用于变电站SF6开关气体微水的精密、快速检测。仪器体积小、重量轻，适合现场巡检作业。

KGJL系列定量检漏仪

采用红外光谱吸收技术，检测下限可达0.01μL/L，可精确测量SF6气体的泄漏率，帮助现场人员精准判断泄漏等级。

五、检测结果与总结

本次KG系列SF6气体综合检测仪器在西安某单位110kV变电站的现场应用取得了预期效果：

试验负责人对科港动力KG系列检测仪器的性能表示认可，特别对KGZH系列综合测试仪“一次测量、三项指标” 的高效性给予肯定，该仪器显著减少了现场检测的工作量和时间成本。

科港动力KG系列SF6气体检测仪器可覆盖微水含量检测、纯度检测、分解产物检测、定量检漏等多项功能需求，适用于变电站、发电厂及工矿企业等场景的日常运维与预防性试验。
