一、主要技术指标
1、输出电压：DC:-500V, -1000V, -2500V, -5000V
误差：±5％FS(FS为满量程值)；
2、测试精度范围
1 MΩ～20 MΩ 误差： ±10％FS(FS为满量程值)；
20 MΩ～1000 MΩ 误差： ±5％FS(FS为满量程值)；
1GΩ ～20 GΩ 误差： ±5％FS(FS为满量程值)；
20GΩ～200GΩ 误差：±10％FS(FS为满量程值)；
1T≧200GΩ误差： ±20％FS(FS为满量程值)；
测试范围：500V（0-10GΩ）1000V（0-20GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
数字测试和显示范围 0-1TΩ
3、使用条件 环境温度： 0℃－40℃
相对湿度： ≤70％RH
4、电源适用范围 交流：220V±10%（内置锂电供电）
5、体积与重量 230mm×190mm×90mm (L×W×H)
重量： ＜3kg

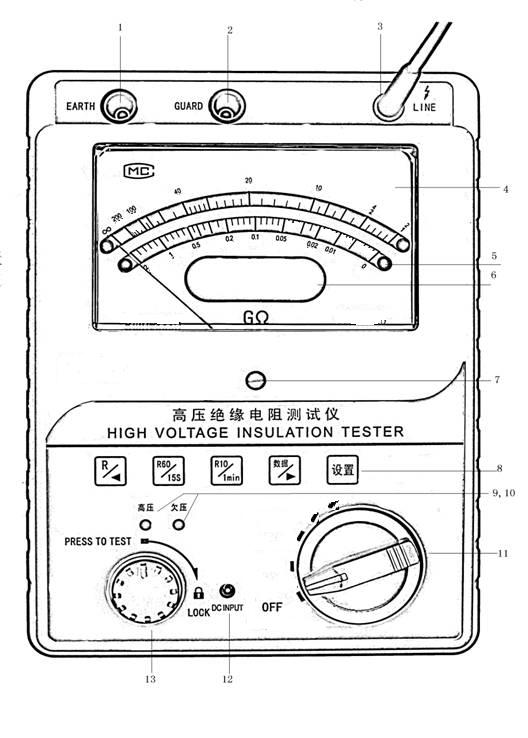

二、仪表结构图示
|
序号 |
名 称 |
功 能 |
|
(1) |
地端（EARTH） |
接于被试设备的外壳或地上。 |
|
(2) |
屏蔽端（GUARD） |
接于被试设备的高压护环，以消除表面泄漏电流的影响。 |
|
(3) |
线路端（LINE）红色线棒 |
高压输出端，接于被试设备的高压导体上。（探针、夹子和钩子三种方式） |
|
(4) |
带双排刻度线的张丝机械表头 |
上档为绿色，绿色区代表GΩ 下档为红色，红色区代表MΩ |
|
（5） |
量程指示灯 |
红色灯量标志在下刻度盘读值，绿灯亮时在上表刻度盘读值 |
|
（6） |
中文LED显示器 |
显示测试阻值、类型、电压、时间，历史测试数据适时时间 |
|
(7) |
机械调零 |
调整机械指针位置，在电源关闭下使其对准∞刻度线。 |
|
（8） |
测试功能键盘 |
选择测试类别、提起查看历史数据，设置当前时间 |
|
(9) |
高压输出指示灯 |
灯亮表示正在输出高压 |
|
(10) |
电池状态灯 |
该灯闪亮时，仪器欠电压，仪器需要充电。 |
|
(11) |
电源开关及电压选择旋钮 |
仪表工作电源关闭OFF档、输出多档 |
|
(12) |
专用充电器接入端 |
插在电压为220V AC±15%的电源上给仪器充电 |
|
(13) |
高压输出键 |
按下右旋转锁定高压输出，左旋转解除高压输出 |
